產品用途
一、設備概述
本大型臺車式燃氣爐適于一般規格的大中型壓力容器、鑄件、鋼錠及各種大中型金屬制品、焊接件的退火、時效去應力等工藝。
采用天然氣作燃料，與燃燒系統、溫控系統及程序控制系統配套使用，可自動控制燃燒工況、記錄工作溫度及熱處理爐各種動作的自動化（含手動）操作。每爐次可實現對40T工件的熱處理。
二、主要技術參數
爐膛尺寸長x寬x高 20x3.5x4.5m
額定溫度 650℃
爐體表面溫升 45℃+室溫 控溫精度±2℃
升溫速度 100-250℃/h可控
臺車承載量 40T
燃料及熱值 天然氣～8000Kcal/m3
爐襯結構 全纖維輕質復合結構
臺車耐火材料 臺車面高強耐磨澆注料+底部耐火磚
爐溫均勻性 ±15℃
控制方式 PID控制
空氣預熱溫度 室溫-200℃
燒嘴 20只SIC高速燒嘴320KW
工作電源 480V±10% 60Hz±2.5 3P
燃料耗量 ≤640Nm3/h
熱電偶 K型
控溫區數 10區
換熱器 插入列管式
保護型式 自動熱風放散
爐門提升 電動葫蘆 7.5 KW4～6m/min
臺車驅動 外部驅動式
密封方式 柔性密封 彈簧壓緊密封
爐壓控制 電動執行機構；微差壓傳感器
三、設備結構
本設備由爐殼、爐襯、自行式臺車、爐門、爐門升降機構及氣缸壓緊密封裝置、爐底側氣缸壓緊密封裝置、燃燒系統、余熱回收系統、自動排煙系統、控溫系統和動作控制系統組成。

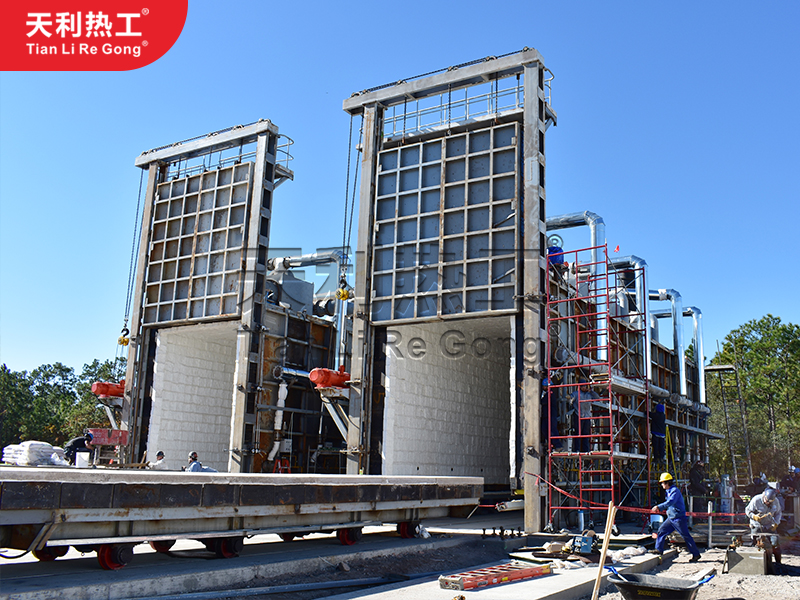

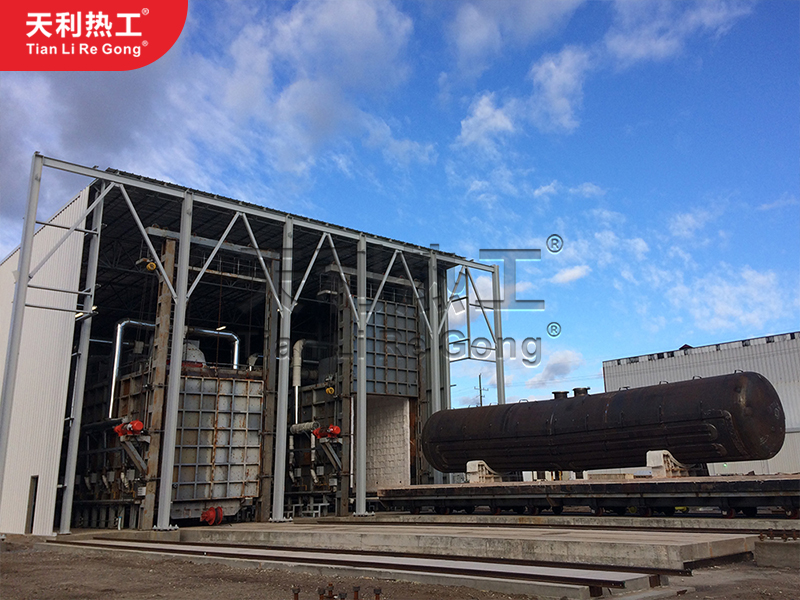

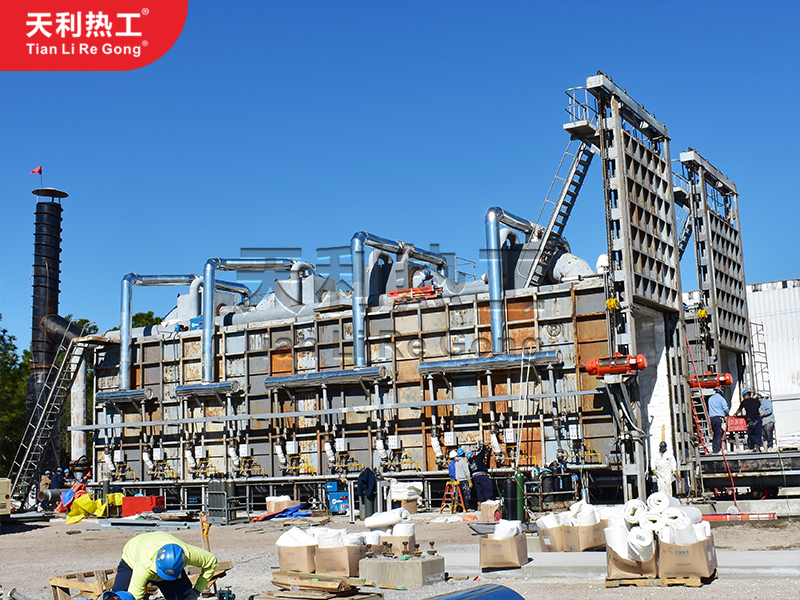

客戶案例
